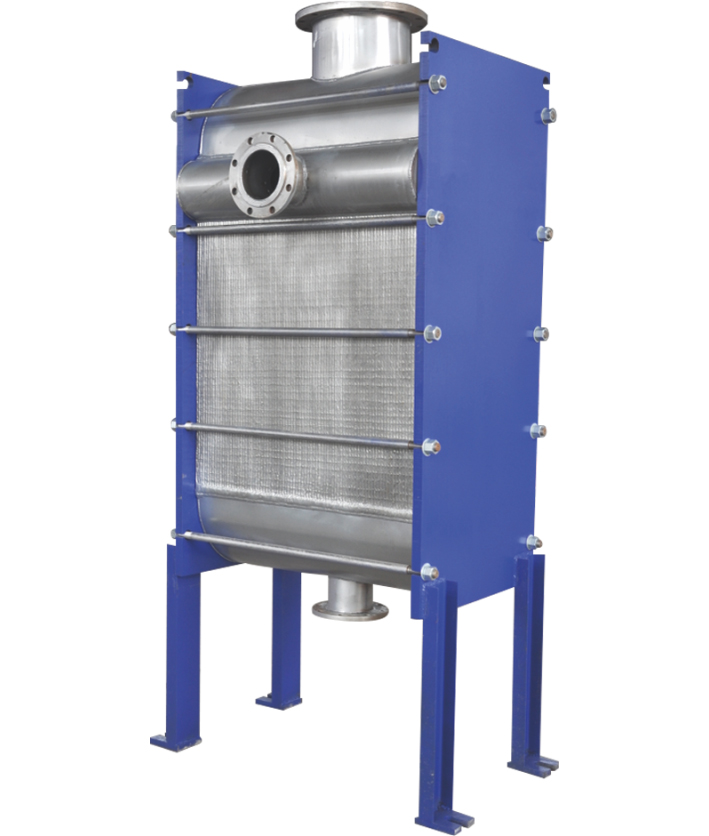

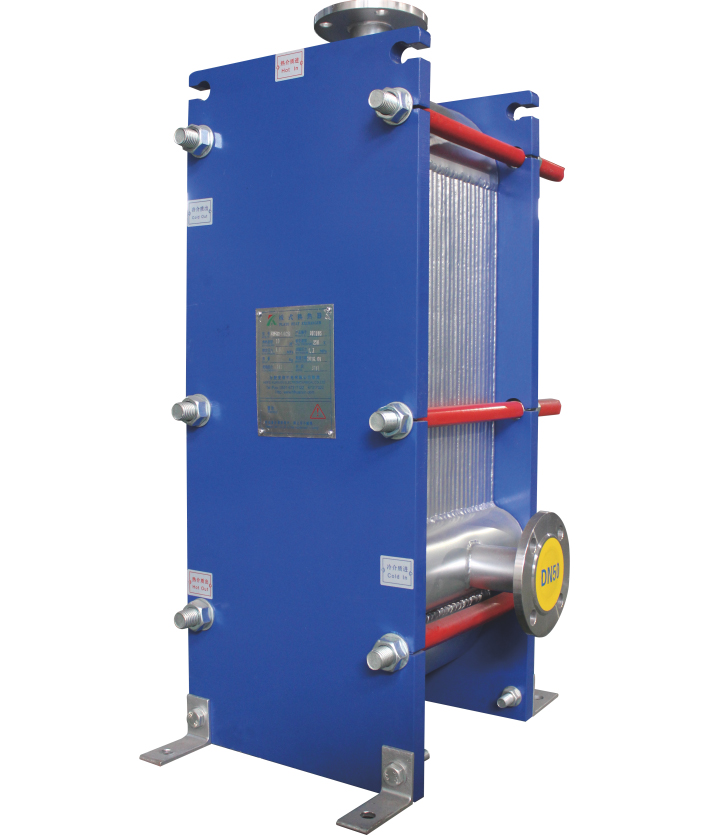

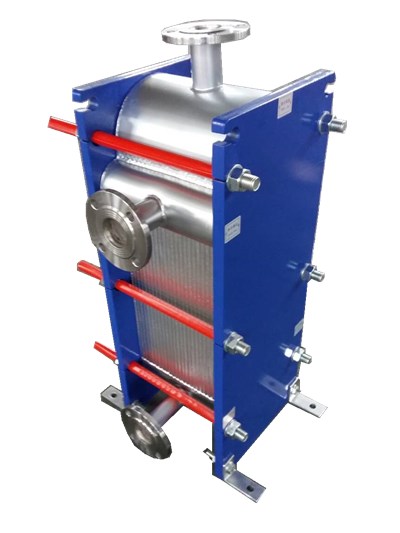

全焊板式換熱器
全焊式板式換熱器的板片不沖孔，分別在端面間隔焊成一個整體，冷熱介質在每張板片的兩側進行熱交換，流體壓力及壓力沖擊，主要由氬弧焊縫承受，無任何密封墊。全焊式板式換熱器由于無密封墊，耐高溫高壓，溫度可承受300度高溫，壓力可達4.0MPa。介質進出口管徑靈活，可以根據工況要求任意制作接管通經，特別適合高壓、中大流量的氣-液、液-液間換熱。
全焊接板式換熱器工作原理
全焊接式換熱器屬于間壁式換熱器，換熱器的結構形式是相鄰兩張板片之間，通過焊接形成兩種流通通道，兩種不同溫度的介質分別在同一板片兩側的通道中流過，每種介質通道通過分程隔板來控制流通面積及流通長度，這樣高溫流體通過板片將熱量傳遞給低溫流體，從而實現了換熱的目的。
全焊接板式換熱器特點
1、無密封膠墊、氬弧焊焊接、承壓能力高（最高可達≤ 4.0MPa）、耐高溫（ 最高可達250~300℃）、密封性好換熱效率高、安全可靠。
2、緊湊型板式換熱器、傳熱效率高，流量大、流體壓降小、散熱損失少。
3、適用范圍廣，板片與壓緊板采用智能激光焊接的密封結構，能為在高溫≤ 300℃，壓力≤4.0MPa或工作介質有腐蝕性的、易燃易爆、有毒性和對環境要求性很高的工況條件下安全平穩運行。
4、適合用于蒸汽冷凝和液液換熱等工程，特別適用與電力、石化、焦化、制藥、冶金、紙漿造紙業等特殊介質的換熱需求。

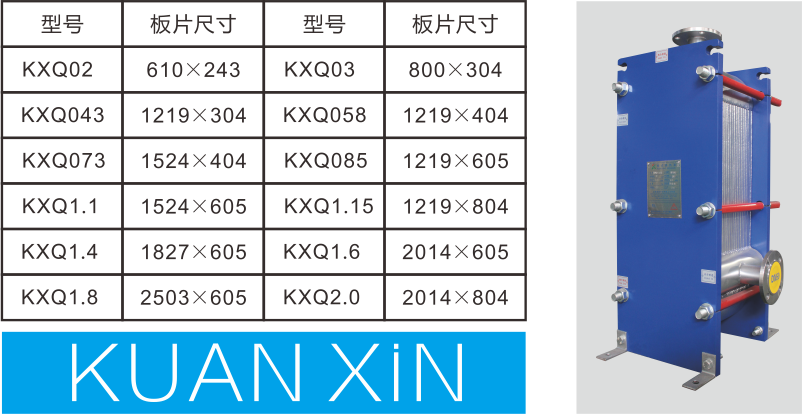

寬信全焊接板式換熱器規格型號
寬信全焊接板式換熱器吸收了同類國際產品的優點并加以改進 ，形成三大類，12中波形，上百種規格的系列產品，可以滿足任何工礦條件的需求。

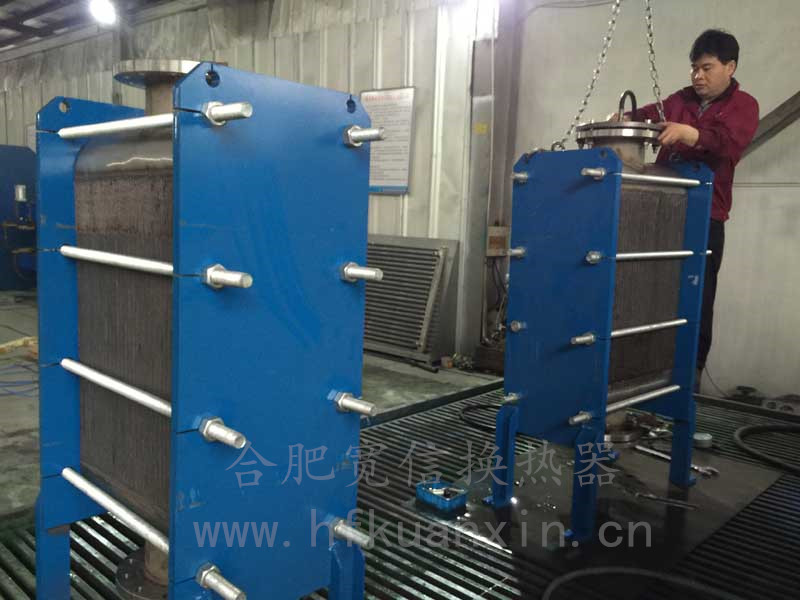

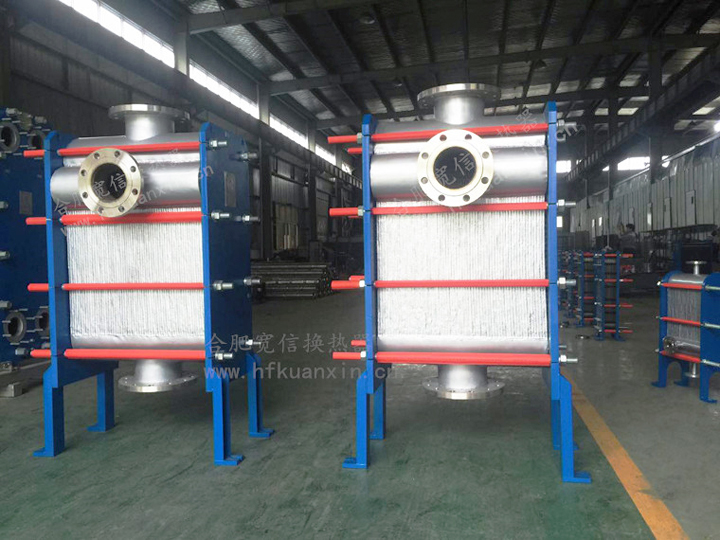

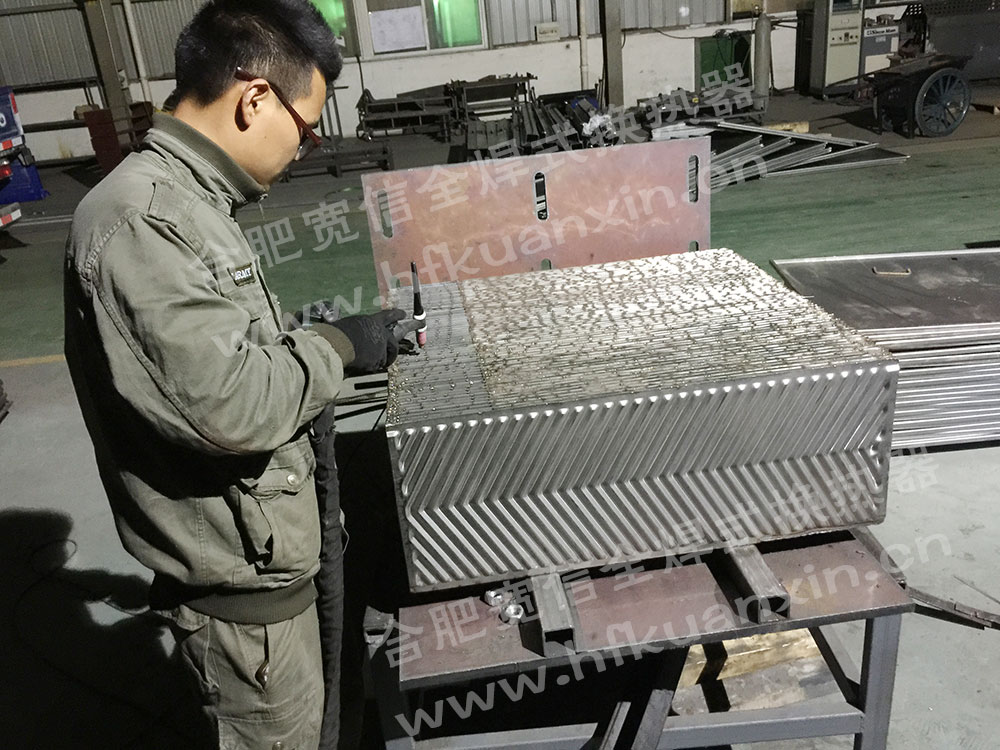

全焊接換熱器制造廠區實物圖
